KUPPLUNGSBAHNHOF Standardisiert

Kupplungsbahnhöfe werden in Vakuumförderanlagen zur Verteilung von Kunststoffgranulaten eingesetzt. Durch das Umkuppeln der Schlauchleitungen kann das benötigte Kunststoffgranulat der Verarbeitungsmaschine zugeordnet werden. Führende Hersteller von zentralen Materialfördersystemen setzen auf unsere bewährte und durchdachte Technik, die in tausenden gefertigten Kupplungsbahnhöfen weltweit im Einsatz ist.

Kupplungsbahnhof

Die Verwendung von hochwertigen Edelstahlrohren und filigranen Laserschweißnähten sowie die versatzfreie Montage der Verteiler verhindern Beschädigungen an Ihrem hochwertigen Kunststoffgranulat.

Bei Anwendungen mit glasfaserverstärkten Kunststoffgranulaten empfehlen wir die Verwendung von hochverschleißfesten Verteilern aus gehärtetem Edelstahl.

Als Option erhalten Sie die passenden Einlaufbögen. Genau hier entsteht der größte Verschleiß. Daher empfehlen wir bereits bei wenig schleißenden Kunststoffgranulaten (geringe Glasfaseranteile) Einlaufbögen aus gehärtetem Edelstahl oder Glas.

Kupplungsbahnhof KB.X

Kupplungsbahnhof KB.TWIST

Kupplungsbahnhof KB.CAM

Zubehör

Kupplungsbahnhof KB.X

  • Kupplungsbahnhof ohne Kupplungssystem, komplett montiert
  • Stahlgestell, pulverbeschichtet in RAL 9005 Tiefschwarz
  • Verteiler aus Edelstahl (optional Edelstahl gehärtet)

4 Linien mit maximal 4 Abgängen

4 Verteiler mit 3 Abgängen
4 Verteiler mit 3 Abgängen
  Ø Verteiler­abstand Menge

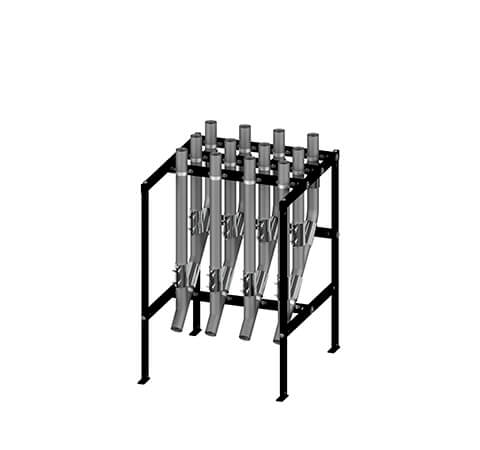

KB.50.04E.3A.150.X.B.9005 50 150
KB.60.04E.3A.150.X.B.9005 60.3 150
4 Verteiler mit 4 Abgängen
4 Verteiler mit 4 Abgängen
  Ø Verteiler­abstand Menge
KB.50.04E.4A.150.X.B.9005 50 150
KB.60.04E.4A.150.X.B.9005 60.3 150
8 Verteiler mit 2 Abgängen
8 Verteiler mit 2 Abgängen
  Ø Verteiler­abstand Menge
KB.50.08E.2A.150.X.M.9005 50 150
KB.60.08E.2A.150.X.M.9005 60.3 150

6 Linien mit maximal 4 Abgängen

6 Verteiler mit 3 Abgängen
6 Verteiler mit 3 Abgängen
  Ø Verteiler­abstand Menge

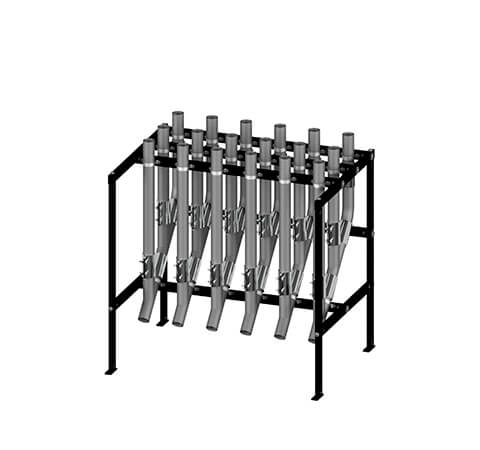

KB.50.06E.3A.150.X.B.9005 50 150
KB.60.06E.3A.150.X.B.9005 60.3 150
6 Verteiler mit 4 Abgängen
6 Verteiler mit 4 Abgängen
  Ø Verteiler­abstand Menge
KB.50.06E.4A.150.X.B.9005 50 150
KB.60.06E.4A.150.X.B.9005 60.3 150
12 Verteiler mit 2 Abgängen
12 Verteiler mit 2 Abgängen
  Ø Verteiler­abstand Menge
KB.50.12E.2A.150.X.M.9005 50 150
KB.60.12E.2A.150.X.M.9005 60.3 150

8 Linien mit maximal 4 Abgängen

8 Verteiler mit 3 Abgängen
8 Verteiler mit 3 Abgängen
  Ø Verteiler­abstand Menge
KB.50.08E.3A.150.X.B.9005 50 150
KB.60.08E.3A.150.X.B.9005 60.3 150
8 Verteiler mit 4 Abgängen
8 Verteiler mit 4 Abgängen
  Ø Verteiler­abstand Menge
KB.50.08E.4A.150.X.B.9005 50 150
KB.60.08E.4A.150.X.B.9005 60.3 150
16 Verteiler mit 2 Abgängen
16 Verteiler mit 2 Abgängen
  Ø Verteiler­abstand Menge
KB.50.16E.2A.150.X.M.9005 50 150
KB.60.16E.2A.150.X.M.9005 60.3 150

4 Linien mit maximal 6 Abgängen

4 Verteiler mit 5 Abgängen
4 Verteiler mit 5 Abgängen
  Ø Verteiler­abstand Menge
KB.50.04E.5A.150.X.B.9005 50 150
KB.60.04E.5A.150.X.B.9005 60.3 150
4 Verteiler mit 6 Abgängen
4 Verteiler mit 6 Abgängen
  Ø Verteiler­abstand Menge
KB.50.04E.6A.150.X.B.9005 50 150
KB.60.04E.6A.150.X.B.9005 60.3 150
8 Verteiler mit 3 Abgängen
8 Verteiler mit 3 Abgängen
  Ø Verteiler­abstand Menge

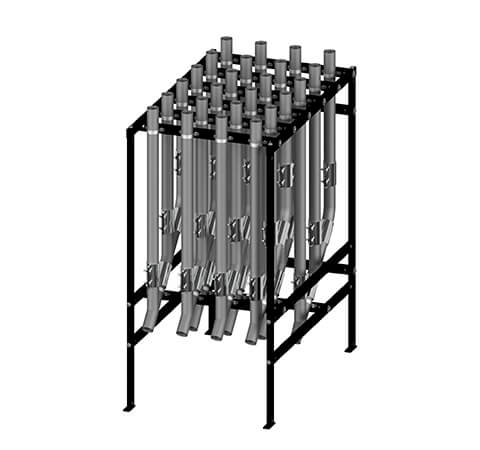

KB.50.08E.3A.150.X.M.9005 50 150
KB.60.08E.3A.150.X.M.9005 60.3 150

6 Linien mit maximal 6 Abgängen

6 Verteiler mit 5 Abgängen
6 Verteiler mit 5 Abgängen
  Ø Verteiler­abstand Menge
KB.50.06E.5A.150.X.B.9005 50 150
KB.60.06E.5A.150.X.B.9005 60.3 150
6 Verteiler mit 6 Abgängen
6 Verteiler mit 6 Abgängen
  Ø Verteiler­abstand Menge
KB.50.06E.6A.150.X.B.9005 50 150
KB.60.06E.6A.150.X.B.9005 60.3 150
12 Verteiler mit 3 Abgängen
12 Verteiler mit 3 Abgängen
  Ø Verteiler­abstand Menge
KB.50.12E.3A.150.X.M.9005 50 150
KB.60.12E.3A.150.X.M.9005 60.3 150

8 Linien mit maximal 6 Abgängen

8 Verteiler mit 5 Abgängen
8 Verteiler mit 5 Abgängen
  Ø Verteiler­abstand Menge
KB.50.08E.5A.150.X.B.9005 50 150
KB.60.08E.5A.150.X.B.9005 60.3 150
8 Verteiler mit 6 Abgängen
8 Verteiler mit 6 Abgängen
  Ø Verteiler­abstand Menge
KB.50.08E.6A.150.X.B.9005 50 150
KB.60.08E.6A.150.X.B.9005 60.3 150
16 Verteiler mit 3 Abgängen
16 Verteiler mit 3 Abgängen
  Ø Verteiler­abstand Menge
KB.50.16E.3A.150.X.M.9005 50 150
KB.60.16E.3A.150.X.M.9005 60.3 150

Kupplungsbahnhof KB.TWIST

  • Kupplungsbahnhof mit TWIST-Kupplungssystem, komplett montiert
  • Stahlgestell, pulverbeschichtet in RAL 9005 Tiefschwarz
  • Verteiler aus Edelstahl (optional Edelstahl gehärtet)
Kupplungsbahnhof mit RFID-Sensorik

4 Linien mit maximal 4 Abgängen

4 Verteiler mit 3 Abgängen
4 Verteiler mit 3 Abgängen
  Ø Verteiler­abstand Menge
KB.50.04E.3A.100.T.B.9005 50 100
KB.50.04E.3A.150.T.B.9005 50 150
KB.60.04E.3A.150.T.B.9005 60.3 150
KB.76.04E.3A.180.T.B.9005 76.1 180
4 Verteiler mit 4 Abgängen
4 Verteiler mit 4 Abgängen
  Ø Verteiler­abstand Menge
KB.50.04E.4A.100.T.B.9005 50 100
KB.50.04E.4A.150.T.B.9005 50 150
KB.60.04E.4A.150.T.B.9005 60.3 150
KB.76.04E.4A.180.T.B.9005 76.1 180
8 Verteiler mit 2 Abgängen
8 Verteiler mit 2 Abgängen
  Ø Verteiler­abstand Menge
KB.50.08E.2A.100.T.M.9005 50 100
KB.50.08E.2A.150.T.M.9005 50 150
KB.60.08E.2A.150.T.M.9005 60.3 150
KB.76.08E.2A.180.T.M.9005 76.1 180

6 Linien mit maximal 4 Abgängen

6 Verteiler mit 3 Abgängen
6 Verteiler mit 3 Abgängen
  Ø Verteiler­abstand Menge
KB.50.06E.3A.100.T.B.9005 50 100
KB.50.06E.3A.150.T.B.9005 50 150
KB.60.06E.3A.150.T.B.9005 60.3 150
KB.76.06E.3A.180.T.B.9005 76.1 180
6 Verteiler mit 4 Abgängen
6 Verteiler mit 4 Abgängen
  Ø Verteiler­abstand Menge
KB.50.06E.4A.100.T.B.9005 50 100
KB.50.06E.4A.150.T.B.9005 50 150
KB.60.06E.4A.150.T.B.9005 60.3 150
KB.76.06E.4A.180.T.B.9005 76.1 180
12 Verteiler mit 2 Abgängen
12 Verteiler mit 2 Abgängen
  Ø Verteiler­abstand Menge

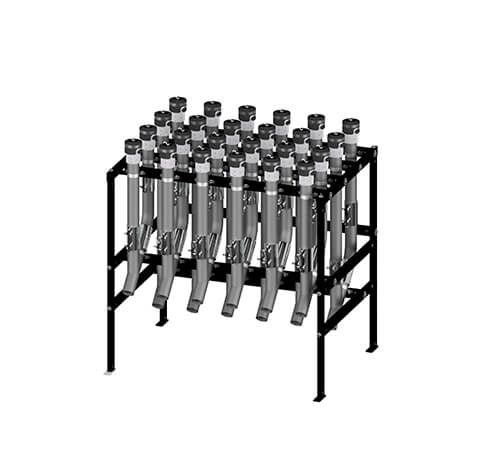

KB.50.12E.2A.100.T.M.9005 50 100
KB.50.12E.2A.150.T.M.9005 50 150
KB.60.12E.2A.150.T.M.9005 60.3 150

8 Linien mit maximal 4 Abgängen

8 Verteiler mit 3 Abgängen
8 Verteiler mit 3 Abgängen
  Ø Verteiler­abstand Menge
KB.50.08E.3A.100.T.B.9005 50 100
KB.50.08E.3A.150.T.B.9005 50 150
KB.60.08E.3A.150.T.B.9005 60.3 150
8 Verteiler mit 4 Abgängen
8 Verteiler mit 4 Abgängen
  Ø Verteiler­abstand Menge
KB.50.08E.4A.100.T.B.9005 50 100
KB.50.08E.4A.150.T.B.9005 50 150
KB.60.08E.4A.150.T.B.9005 60.3 150
16 Verteiler mit 2 Abgängen
16 Verteiler mit 2 Abgängen
  Ø Verteiler­abstand Menge
KB.50.16E.2A.100.T.M.9005 50 100
KB.50.16E.2A.150.T.M.9005 50 150
KB.60.16E.2A.150.T.M.9005 60.3 150

4 Linien mit maximal 6 Abgängen

4 Verteiler mit 5 Abgängen
4 Verteiler mit 5 Abgängen
  Ø Verteiler­abstand Menge
KB.50.04E.5A.100.T.B.9005 50 100
KB.50.04E.5A.150.T.B.9005 50 150
KB.60.04E.5A.150.T.B.9005 60.3 150
KB.76.04E.5A.180.T.B.9005 76.1 180
4 Verteiler mit 6 Abgängen
4 Verteiler mit 6 Abgängen
  Ø Verteiler­abstand Menge
KB.50.04E.6A.100.T.B.9005 50 100
KB.50.04E.6A.150.T.B.9005 50 150
KB.60.04E.6A.150.T.B.9005 60.3 150
8 Verteiler mit 3 Abgängen
8 Verteiler mit 3 Abgängen
  Ø Verteiler­abstand Menge
KB.50.08E.3A.100.T.M.9005 50 100
KB.50.08E.3A.150.T.M.9005 50 150
KB.60.08E.3A.150.T.M.9005 60.3 150

6 Linien mit maximal 6 Abgängen

6 Verteiler mit 5 Abgängen
6 Verteiler mit 5 Abgängen
  Ø Verteiler­abstand Menge
KB.50.06E.5A.100.T.B.9005 50 100
KB.50.06E.5A.150.T.B.9005 50 150
KB.60.06E.5A.150.T.B.9005 60.3 150
KB.76.06E.5A.180.T.B.9005 76.1 180
6 Verteiler mit 6 Abgängen
6 Verteiler mit 6 Abgängen
  Ø Verteiler­abstand Menge
KB.50.06E.6A.100.T.B.9005 50 100
KB.50.06E.6A.150.T.B.9005 50 150
KB.60.06E.6A.150.T.B.9005 60.3 150
12 Verteiler mit 3 Abgängen
12 Verteiler mit 3 Abgängen
  Ø Verteiler­abstand Menge
KB.50.12E.3A.100.T.M.9005 50 100
KB.50.12E.3A.150.T.M.9005 50 150
KB.60.12E.3A.150.T.M.9005 60.3 150

8 Linien mit maximal 6 Abgängen

8 Verteiler mit 5 Abgängen
8 Verteiler mit 5 Abgängen
  Ø Verteiler­abstand Menge
KB.50.08E.5A.100.T.B.9005 50 100
KB.50.08E.5A.150.T.B.9005 50 150
KB.60.08E.5A.150.T.B.9005 60.3 150
8 Verteiler mit 6 Abgängen
8 Verteiler mit 6 Abgängen
  Ø Verteiler­abstand Menge
KB.50.08E.6A.100.T.B.9005 50 100
KB.50.08E.6A.150.T.B.9005 50 150
KB.60.08E.6A.150.T.B.9005 60.3 150
16 Verteiler mit 3 Abgängen
16 Verteiler mit 3 Abgängen
  Ø Verteiler­abstand Menge
KB.50.16E.3A.100.T.M.9005 50 100
KB.50.16E.3A.150.T.M.9005 50 150
KB.60.16E.3A.150.T.M.9005 60.3 150

Kupplungsbahnhof KB.CAM

  • Kupplungsbahnhof inkl. Camlock-Kupplungssystem, komplett montiert
  • Stahlgestell, pulverbeschichtet in RAL 9005 Tiefschwarz
  • Verteiler aus Edelstahl (optional Edelstahl gehärtet)

4 Linien mit maximal 4 Abgängen

4 Verteiler mit 3 Abgängen
4 Verteiler mit 3 Abgängen
  Ø Verteiler­abstand Menge
KB.50.04E.3A.150.C.B.9005 50 150
KB.60.04E.3A.150.C.B.9005 60.3 150
KB.76.04E.3A.180.C.B.9005 76.1 180
4 Verteiler mit 4 Abgängen
4 Verteiler mit 4 Abgängen
  Ø Verteiler­abstand Menge
KB.50.04E.4A.150.C.B.9005 50 150
KB.60.04E.4A.150.C.B.9005 60.3 150
KB.76.04E.4A.180.C.B.9005 76.1 180
8 Verteiler mit 2 Abgängen
8 Verteiler mit 2 Abgängen
  Ø Verteiler­abstand Menge
KB.50.08E.2A.150.C.M.9005 50 150
KB.60.08E.2A.150.C.M.9005 60.3 150
KB.76.08E.2A.180.C.M.9005 76.1 180

6 Linien mit maximal 4 Abgängen

6 Verteiler mit 3 Abgängen
6 Verteiler mit 3 Abgängen
  Ø Verteiler­abstand Menge
KB.50.06E.3A.150.C.B.9005 50 150
KB.60.06E.3A.150.C.B.9005 60.3 150
KB.76.06E.3A.180.C.B.9005 76.1 180
6 Verteiler mit 4 Abgängen
6 Verteiler mit 4 Abgängen
  Ø Verteiler­abstand Menge
KB.50.06E.4A.150.C.B.9005 50 150
KB.60.06E.4A.150.C.B.9005 60.3 150
KB.76.06E.4A.180.C.B.9005 76.1 180
12 Verteiler mit 2 Abgängen
12 Verteiler mit 2 Abgängen
  Ø Verteiler­abstand Menge
KB.50.12E.2A.150.C.M.9005 50 150
KB.60.12E.2A.150.C.M.9005 60.3 150

8 Linien mit maximal 4 Abgängen

8 Verteiler mit 3 Abgängen
8 Verteiler mit 3 Abgängen
  Ø Verteiler­abstand Menge
KB.50.08E.3A.150.C.B.9005 50 150
KB.60.08E.3A.150.C.B.9005 60.3 150
8 Verteiler mit 4 Abgängen
8 Verteiler mit 4 Abgängen
  Ø Verteiler­abstand Menge
KB.50.08E.4A.150.C.B.9005 50 150
KB.60.08E.4A.150.C.B.9005 60.3 150
16 Verteiler mit 2 Abgängen
16 Verteiler mit 2 Abgängen
  Ø Verteiler­abstand Menge

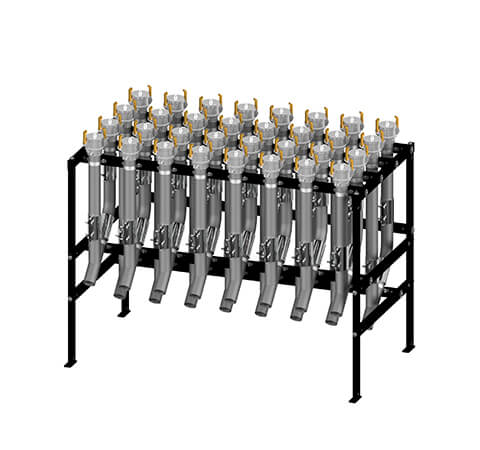

KB.50.16E.2A.150.C.M.9005 50 150
KB.60.16E.2A.150.C.M.9005 60.3 150

4 Linien mit maximal 6 Abgängen

4 Verteiler mit 5 Abgängen
4 Verteiler mit 5 Abgängen
  Ø Verteiler­abstand Menge
KB.50.04E.5A.150.C.B.9005 50 150
KB.60.04E.5A.150.C.B.9005 60.3 150
KB.76.04E.5A.180.C.B.9005 76.1 180
4 Verteiler mit 6 Abgängen
4 Verteiler mit 6 Abgängen
  Ø Verteiler­abstand Menge
KB.50.04E.6A.150.C.B.9005 50 150
KB.60.04E.6A.150.C.B.9005 60.3 150
8 Verteiler mit 3 Abgängen
8 Verteiler mit 3 Abgängen
  Ø Verteiler­abstand Menge
KB.50.08E.3A.150.C.M.9005 50 150
KB.60.08E.3A.150.C.M.9005 60.3 150

6 Linien mit maximal 6 Abgängen

6 Verteiler mit 5 Abgängen
6 Verteiler mit 5 Abgängen
  Ø Verteiler­abstand Menge
KB.50.06E.5A.150.C.B.9005 50 150
KB.60.06E.5A.150.C.B.9005 60.3 150
KB.76.06E.5A.180.C.B.9005 76.1 180
6 Verteiler mit 6 Abgängen
6 Verteiler mit 6 Abgängen
  Ø Verteiler­abstand Menge
KB.50.06E.6A.150.C.B.9005 50 150
KB.60.06E.6A.150.C.B.9005 60.3 150
12 Verteiler mit 3 Abgängen
12 Verteiler mit 3 Abgängen
  Ø Verteiler­abstand Menge
KB.50.12E.3A.150.C.M.9005 50 150
KB.60.12E.3A.150.C.M.9005 60.3 150

8 Linien mit maximal 6 Abgängen

8 Verteiler mit 5 Abgängen
8 Verteiler mit 5 Abgängen
  Ø Verteiler­abstand Menge
KB.50.08E.5A.150.C.B.9005 50 150
KB.60.08E.5A.150.C.B.9005 60.3 150
8 Verteiler mit 6 Abgängen
8 Verteiler mit 6 Abgängen
  Ø Verteiler­abstand Menge
KB.50.08E.6A.150.C.B.9005 50 150
KB.60.08E.6A.150.C.B.9005 60.3 150
16 Verteiler mit 3 Abgängen
16 Verteiler mit 3 Abgängen
  Ø Verteiler­abstand Menge
KB.50.16E.3A.150.C.M.9005 50 150
KB.60.16E.3A.150.C.M.9005 60.3 150
Eingangsbögen
Kupplungsbahnhof Einlaufbögen

Insbesondere unten am Eingangsbogen des Kupplungsbahnhofes ist der Verschleiß am höchsten. Bei der Förderung bzw. Verteilung von schleißenden Granulaten empfehlen wir stets einen verschleißfesten Eingangsbogen aus gehärtetem Edelstahl oder Glas.



Edelstahl

  Ø Menge
RB.040.15.0090.45.100.140.CR 40 x 1.5
RB.050.15.0090.45.100.140.CR 50 x 1.5
RB.060.15.0090.45.100.140.CR 60.3 x 1.5

Edelstahl gehärtet

  Ø Menge
RB.040.15.0090.45.100.140.CR.H 40 x 1.5
RB.050.15.0090.45.100.140.CR.H 50 x 1.5
RB.060.15.0090.45.100.140.CR.H 60.3 x 1.5

Glas

  Ø Menge
RB.047.50.0090.45.100.140.GL 47 x 5.0
RB.056.50.0090.45.100.140.GL 56 x 5.0
RB.066.50.0090.45.100.140.GL 66 x 5.0
Eingangsverteiler
Kupplungsbahnhof Eingangsverteiler

Bei Kupplungsbahnhöfen mit mehr als 6 Ausgängen (Schlauchanschlussstellen) kann der Bediener nicht mehr alle Schlauchanschlussstellen erreichen. Mit dem Eingangsverteiler können wir im äußersten Fall zwei Verteiler mit 6 Ausgängen zu einem Verteiler mit 12 Abgängen zusammenschließen.



Edelstahl

  Ø Menge
FS.Y.040.15.040.15.150.CR 40 x 1.5
FS.Y.050.15.050.15.150.CR 50 x 1.5
FS.Y.060.15.060.15.150.CR 60.3 x 1.5

Edelstahl gehärtet

  Ø Menge
FS.Y.040.15.040.15.150.CR.H 40 x 1.5
FS.Y.050.15.050.15.150.CR.H 50 x 1.5
FS.Y.060.15.060.15.150.CR.H 60.3 x 1.5
Farbcodierung
Farbcodierung

Die farbliche Markierung der Schlauchanschlussstellen steht für die Systemdurchmesser 40, 50 und 60 mm zur Verfügung. Dadurch sollen falsche Kupplungsvorgänge verhindert und die Orientierung bei der Bedienung des Kupplungsbahnhofs erleichtert werden.

Für Schlauch

für Ø 40 mm

  Farbe Menge
KB.Z.FARBCOD.SCH.BLAU.40 RAL5005 Signalblau
KB.Z.FARBCOD.SCH.GELB.40 RAL1003 Signalgelb
KB.Z.FARBCOD.SCH.GRAU.40 RAL7035 Lichtgrau
KB.Z.FARBCOD.SCH.GRUEN.40 RAL6032 Signalgrün
KB.Z.FARBCOD.SCH.ORANGE.40 RAL2010 Signalorange
KB.Z.FARBCOD.SCH.ROT.40 RAL3001 Signalrot
KB.Z.FARBCOD.SCH.SCHWARZ.40 RAL9005 Tiefschwarz
KB.Z.FARBCOD.SCH.WEISS.40 RAL9010 Reinweiß

für Ø 50 mm

  Farbe Menge
KB.Z.FARBCOD.SCH.BLAU.50 RAL5005 Signalblau
KB.Z.FARBCOD.SCH.GELB.50 RAL1003 Signalgelb
KB.Z.FARBCOD.SCH.GRAU.50 RAL7035 Lichtgrau
KB.Z.FARBCOD.SCH.GRUEN.50 RAL6032 Signalgrün
KB.Z.FARBCOD.SCH.ORANGE.50 RAL2010 Signalorange
KB.Z.FARBCOD.SCH.ROT.50 RAL3001 Signalrot
KB.Z.FARBCOD.SCH.SCHWARZ.50 RAL9005 Tiefschwarz
KB.Z.FARBCOD.SCH.WEISS.50 RAL9010 Reinweiß

für Ø 60.3 mm

  Farbe Menge
KB.Z.FARBCOD.SCH.BLAU.60 RAL5005 Signalblau
KB.Z.FARBCOD.SCH.GELB.60 RAL1003 Signalgelb
KB.Z.FARBCOD.SCH.GRAU.60 RAL7035 Lichtgrau
KB.Z.FARBCOD.SCH.GRUEN.60 RAL6032 Signalgrün
KB.Z.FARBCOD.SCH.ORANGE.60 RAL2010 Signalorange
KB.Z.FARBCOD.SCH.ROT.60 RAL3001 Signalrot
KB.Z.FARBCOD.SCH.SCHWARZ.60 RAL9005 Tiefschwarz
KB.Z.FARBCOD.SCH.WEISS.60 RAL9010 Reinweiß
Für Rohr

für Ø 40 mm

  Farbe Menge
KB.Z.FARBCOD.ROHR.BLAU.40 RAL5005 Signalblau
KB.Z.FARBCOD.ROHR.GELB.40 RAL1003 Signalgelb
KB.Z.FARBCOD.ROHR.GRAU.40 RAL7035 Lichtgrau
KB.Z.FARBCOD.ROHR.GRUEN.40 RAL6032 Signalgrün
KB.Z.FARBCOD.ROHR.ORANGE.40 RAL2010 Signalorange
KB.Z.FARBCOD.ROHR.ROT.40 RAL3001 Signalrot
KB.Z.FARBCOD.ROHR.SCHWARZ.40 RAL9005 Tiefschwarz
KB.Z.FARBCOD.ROHR.WEISS.40 RAL9010 Reinweiß

für Ø 50 mm

  Farbe Menge
KB.Z.FARBCOD.ROHR.BLAU.50 RAL5005 Signalblau
KB.Z.FARBCOD.ROHR.GELB.50 RAL1003 Signalgelb
KB.Z.FARBCOD.ROHR.GRAU.50 RAL7035 Lichtgrau
KB.Z.FARBCOD.ROHR.GRUEN.50 RAL6032 Signalgrün
KB.Z.FARBCOD.ROHR.ORANGE.50 RAL2010 Signalorange
KB.Z.FARBCOD.ROHR.ROT.50 RAL3001 Signalrot
KB.Z.FARBCOD.ROHR.SCHWARZ.50 RAL9005 Tiefschwarz
KB.Z.FARBCOD.ROHR.WEISS.50 RAL9010 Reinweiß

für Ø 60.3 mm

  Farbe Menge
KB.Z.FARBCOD.ROHR.BLAU.60 RAL5005 Signalblau
KB.Z.FARBCOD.ROHR.GELB.60 RAL1003 Signalgelb
KB.Z.FARBCOD.ROHR.GRAU.60 RAL7035 Lichtgrau
KB.Z.FARBCOD.ROHR.GRUEN.60 RAL6032 Signalgrün
KB.Z.FARBCOD.ROHR.ORANGE.60 RAL2010 Signalorange
KB.Z.FARBCOD.ROHR.ROT.60 RAL3001 Signalrot
KB.Z.FARBCOD.ROHR.SCHWARZ.60 RAL9005 Tiefschwarz
KB.Z.FARBCOD.ROHR.WEISS.60 RAL9010 Reinweiß
Trittpodest
  • umfangreiches Baukasten-System
  • Trittfläche aus Aluminium-Warzenblech
Trittpodest

Bedienerseite / Rohreingangsseite einlagig

  Eingänge Verteilerabstand Menge
KB.POD.1.04E.100 4 100
KB.POD.1.04E.150 4 150
KB.POD.1.06E.100 6 100
KB.POD.1.06E.150 6 150
KB.POD.1.08E.100 8 100
KB.POD.1.08E.150 8 150
KB.POD.1.10E.100 10 100
KB.POD.1.10E.150 10 150
KB.POD.1.12E.100 12 100
KB.POD.1.12E.150 12 150

Bedienerseite / Rohreingangsseite zweilagig

  Eingänge Verteilerabstand Menge
KB.POD.2.04E.100 4 100
KB.POD.2.04E.150 4 150
KB.POD.2.06E.100 6 100
KB.POD.2.06E.150 6 150
KB.POD.2.08E.100 8 100
KB.POD.2.08E.150 8 150
KB.POD.2.10E.100 10 100
KB.POD.2.10E.150 10 150
KB.POD.2.12E.100 12 100
KB.POD.2.12E.150 12 150

seitlich am Gestell

  Abgänge Menge
KB.POD.3.5A.060 5
KB.POD.3.6A.060 6
Jetzt anfragen

Sie haben Fragen?

Wir sind Montag bis Donnerstag von 07:00 bis 16:00 Uhr gerne für Sie da. Freitags erreichen Sie uns bis 15:00 Uhr oder schreiben Sie uns einfach eine E‑Mail!

sales@achberg.com
+ 49 (0) 8380 98335 - 0

Anfragekorb

0 Positionen · 0 Stück
1 Produktübersicht
2 Angebotsdetails
Produktübersicht
Kontaktdaten
Adresse (optional)
Abweichende Lieferadresse (optional)
Füllen Sie bitte alle Felder aus, die mit einem * markiert sind.
