BIGBAG-ENTLEERUNG für Granulat − ∢90° − 550 l

Diese BigBag-Entleerstation ist ausschließlich für gut rieselfähiges Granulat geeignet. Der BigBag kann mit einem Stapler oder einem Elektro-Kettenzug komfortabel eingehängt werden. Der Behälter mit 550 l Inhalt ist für einen geringen Materialdurchsatz ausreichend dimensioniert.

Die Produktentnahme kann durch Absaugen (Vakuumförderung) oder Druckförderung erfolgen. Für das Absaugen stehen unterschiedliche Absaugkästen zur Auswahl, die sich durch die Größe und die Anzahl der Absaugstellen unterscheiden. Zudem sind auch drei Absaugstellen seitlich am Behälter vorbereitet. Die entsprechenden Absaugrohre sind als Option erhältlich.

Für die Variante mit Auslauf DN200 ist der Anschluss einer Zellenradschleuse für eine Druckförderung vorgesehen. Die Förderleistung kann ca. 3−6 to/h betragen. Die Behälter sind aus Aluminium oder Edelstahl erhältlich.

550 l − Auslauf DN100

550 l − Auslauf DN100 Sackaufgabe

550 l − Auslauf DN200

BigBag-Entleerung 550 l
Jetzt anfragen!
  • stabile Stahlkonstruktion (RAL9005 Tiefschwarz)
  • wahlweise mit Hebetraverse (RAL1003 Signalgelb) für Staplerbetrieb oder Elektro-Kettenzug (RAL5009 Azurblau)
    mit Hebekreuz (RAL1003 Signalgelb);
    max. Traglast 2000 kg, Hakenweg 5 m
  • Einlaufkragen Ø 450 mm
  • Öffnungen mit Platte verschlossen:
    3 x für den Anbau von Führungsrohren für Sauglanzen
    2 x Ø 55 mm (für den Anschluss einer Gewindemuffe für Melder)
    1 x Ø 100 mm (für den Anschluss eines Filters)
  • Auslauf DN100 (Bohrung nach PN10)
Icon BigBag

für Staplerbetrieb

  H1 H2 H3 Höhe BigBag h Material Behälter
BB.CE.0550.90.100.003.14.S15.AL 4100 2700 1400 1500 200 Aluminium
BB.CE.0550.90.100.003.14.S15.CR 4100 2700 1400 1500 200 Edelstahl
BB.CE.0550.90.100.003.14.S20.AL 4600 3200 1400 2000 200 Aluminium
BB.CE.0550.90.100.003.14.S20.CR 4600 3200 1400 2000 200 Edelstahl
BB.CE.0550.90.100.003.17.S15.AL 4450 2700 1750 1500 450 Aluminium
BB.CE.0550.90.100.003.17.S15.CR 4450 2700 1750 1500 450 Edelstahl
BB.CE.0550.90.100.003.17.S20.AL 4950 3200 1750 2000 450 Aluminium
BB.CE.0550.90.100.003.17.S20.CR 4950 3200 1750 2000 450 Edelstahl
BigBag-Entleerung 550 l für Staplerbetrieb

mit Kettenzug

  H1 H2 H3 Höhe BigBag h Material Behälter
BB.CE.0550.90.100.003.14.K15.AL 4600 3200 1400 1500 200 Aluminium
BB.CE.0550.90.100.003.14.K15.CR 4600 3200 1400 1500 200 Edelstahl
BB.CE.0550.90.100.003.14.K20.AL 5100 3700 1400 2000 200 Aluminium
BB.CE.0550.90.100.003.14.K20.CR 5100 3700 1400 2000 200 Edelstahl
BB.CE.0550.90.100.003.17.K15.AL 4950 3200 1750 1500 450 Aluminium
BB.CE.0550.90.100.003.17.K15.CR 4950 3200 1750 1500 450 Edelstahl
BB.CE.0550.90.100.003.17.K20.AL 5450 3700 1750 2000 450 Aluminium
BB.CE.0550.90.100.003.17.K20.CR 5450 3700 1750 2000 450 Edelstahl
BigBag-Entleerung 550 l mit Kettenzug
Führungsrohr für Sauglanze
  • aus Edelstahl
    Øi
BB.CE.FSGL.90.089.CR Führungsrohr 82
BB.CE.FSGL.DECKEL.089.CR Deckel mit Drahtseil ---
BB.CE.FSGL.90.108.CR Führungsrohr 102
BB.CE.FSGL.DECKEL.108.CR Deckel mit Drahtseil ---
Ansicht Rückseite
Führungsrohr für Sauglanze

           Führungsrohr     Deckel

passende Anbauteile

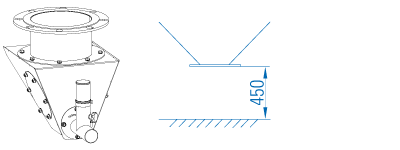

Absaugkasten 1-fach
Absaugkasten 1-fach
ASK.CE.1
Absaugkasten 2-fach
Absaugkasten 2-fach
ASK.CE.2
Absaugkasten 4-fach
Absaugkasten 4-fach
ASK.SL.B.04 + ASK.SL.A.CE
Absaugkasten 6-fach
Absaugkasten 6-fach
ASK.SL.B.06 + ASK.SL.A.CE
Schwenkschieber
Schwenkschieber
CE.Z.SCHWENKSCH.100.CR
BigBag-Entleerung 550 l
Jetzt anfragen!
  • stabile Stahlkonstruktion (RAL9005 Tiefschwarz)
  • wahlweise mit Hebetraverse (RAL1003 Signalgelb) für Staplerbetrieb oder Elektro-Kettenzug (RAL5009 Azurblau)
    mit Hebekreuz (RAL1003 Signalgelb);
    max. Traglast 2000 kg, Hakenweg 5 m
  • Einlaufkragen Ø 450 mm
  • Öffnungen mit Platte verschlossen:
    3 x für den Anbau von Führungsrohren für Sauglanzen
    2 x Ø 55 mm (für den Anschluss einer Gewindemuffe für Melder)
    1 x Ø 100 mm (für den Anschluss eines Filters)
  • Auslauf DN100 (Bohrung nach PN10)
Icon BigBag

für Staplerbetrieb

  H1 H2 H3 Höhe BigBag h Material Behälter
BB.CE.0550.90.100.S03.14.S15.AL 4100 2700 1400 1500 200 Aluminium
BB.CE.0550.90.100.S03.14.S15.CR 4100 2700 1400 1500 200 Edelstahl
BB.CE.0550.90.100.S03.14.S20.AL 4600 3200 1400 2000 200 Aluminium
BB.CE.0550.90.100.S03.14.S20.CR 4600 3200 1400 2000 200 Edelstahl
BigBag-Entleerung 550 l für Staplerbetrieb

mit Kettenzug

  H1 H2 H3 Höhe BigBag h Material Behälter
BB.CE.0550.90.100.S03.14.K10.AL 4100 2700 1400 1000 200 Aluminium
BB.CE.0550.90.100.S03.14.K10.CR 4100 2700 1400 1000 200 Edelstahl
BB.CE.0550.90.100.S03.14.K15.AL 4600 3200 1400 1500 200 Aluminium
BB.CE.0550.90.100.S03.14.K15.CR 4600 3200 1400 1500 200 Edelstahl
BB.CE.0550.90.100.S03.14.K20.AL 5100 3700 1400 2000 200 Aluminium
BB.CE.0550.90.100.S03.14.K20.CR 5100 3700 1400 2000 200 Edelstahl
BigBag-Entleerung 550 l mit Kettenzug
Führungsrohr für Sauglanze
  • aus Edelstahl
    Øi
BB.CE.FSGL.90.089.CR Führungsrohr 82
BB.CE.FSGL.DECKEL.089.CR Deckel mit Drahtseil ---
BB.CE.FSGL.90.108.CR Führungsrohr 102
BB.CE.FSGL.DECKEL.108.CR Deckel mit Drahtseil ---
Ansicht Rückseite
Führungsrohr für Sauglanze

           Führungsrohr     Deckel

Stabrost
  • aus Edelstahl
  □ Container
CE.Z.ROST.1200.CR 1200
Stabrost

passende Anbauteile

Absaugkasten 1-fach
Absaugkasten 1-fach
ASK.CE.1
Absaugkasten 2-fach
Absaugkasten 2-fach
ASK.CE.2
Schwenkschieber
Schwenkschieber
CE.Z.SCHWENKSCH.100.CR
BigBag-Entleerung 550 l
Jetzt anfragen!
  • stabile Stahlkonstruktion (RAL9005 Tiefschwarz)
  • wahlweise mit Hebetraverse (RAL1003 Signalgelb) für Staplerbetrieb oder Elektro-Kettenzug (RAL5009 Azurblau)
    mit Hebekreuz (RAL1003 Signalgelb);
    max. Traglast 2000 kg, Hakenweg 5 m
  • Einlaufkragen Ø 450 mm
  • Öffnungen mit Platte verschlossen:
    2 x Ø 55 mm (für den Anschluss einer Gewindemuffe für Melder)
    1 x Ø 100 mm (für den Anschluss eines Filters)
  • Auslauf DN200 (Bohrung nach PN10)
Icon BigBag

für Staplerbetrieb

  H1 H2 H3 Höhe BigBag h Material Behälter
BB.CE.0550.90.200.000.17.S15.AL 4450 2700 1750 1500 450 Aluminium
BB.CE.0550.90.200.000.17.S15.CR 4450 2700 1750 1500 450 Edelstahl
BB.CE.0550.90.200.000.17.S20.AL 4950 3200 1750 2000 450 Aluminium
BB.CE.0550.90.200.000.17.S20.CR 4950 3200 1750 2000 450 Edelstahl
BigBag-Entleerung 550 l für Staplerbetrieb

mit Kettenzug

  H1 H2 H3 Höhe BigBag h Material Behälter
BB.CE.0550.90.200.000.17.K15.AL 4950 3200 1750 1500 450 Aluminium
BB.CE.0550.90.200.000.17.K15.CR 4950 3200 1750 1500 450 Edelstahl
BB.CE.0550.90.200.000.17.K20.AL 5450 3700 1750 2000 450 Aluminium
BB.CE.0550.90.200.000.17.K20.CR 5450 3700 1750 2000 450 Edelstahl
BB.CE.0550.90.200.000.20.K15.AL 5200 3200 2000 1500 700 Aluminium
BB.CE.0550.90.200.000.20.K15.CR 5200 3200 2000 1500 700 Edelstahl
BB.CE.0550.90.200.000.20.K20.AL 5700 3700 2000 2000 700 Aluminium
BB.CE.0550.90.200.000.20.K20.CR 5700 3700 2000 2000 700 Edelstahl
BigBag-Entleerung 550 l mit Kettenzug

passende Anbauteile

Absaugkasten 1-fach
Absaugkasten 1-fach
ASK.SL.B.01 + ASK.SL.A.DN200
Absaugkasten 2-fach
Absaugkasten 2-fach
ASK.SL.B.02 + ASK.SL.A.DN200
Absaugkasten 4-fach
Absaugkasten 4-fach
ASK.SL.B.04 + ASK.SL.A.DN200
Absaugkasten 6-fach
Absaugkasten 6-fach
ASK.SL.B.06 + ASK.SL.A.DN200
Schwenkschieber
Schwenkschieber
CE.Z.SCHWENKSCH.200.CR
Reduzierstück
Reduzierstück
BB.Z.RED.200.150.CR DN200/150
BB.Z.RED.250.200.CR DN200/250
Zellenradschleuse
Zellenradschleuse
ZRS.01.150.01.FU.AL Ø150
ZRS.01.200.01.FU.AL Ø200
