VACIADO DE SUPERSACO para granulado: ∢ de 90° y 550 l

Esta estación de vaciado de supersacos es adecuada solamente para granulado de buena fluidez. El supersaco se puede acoplar cómodamente a una carretilla elevadora o a un polipasto de cadena eléctrico. El recipiente de 550 l basta para un flujo de material bajo.

El producto se puede extraer mediante aspiración (transporte por vacío) o mediante transporte neumático por presión. Para efectuar la aspiración hay disponibles diferentes válvulas de aspiración, que se diferencian en tamaño y cantidad de puntos de aspiración. Hay además tres puntos de aspiración en el lateral del recipiente. Los tubos de aspiración correspondientes están disponibles en opción.

En el caso de la variante con salida DN200, se proporciona la conexión de una válvula giratoria para el transporte neumático por presión. La capacidad de transporte puede alcanzar entre 3 y 6 t/h aproximadamente. Los recipientes están disponibles en aluminio o acero inoxidable.

Salida DN100 de 550 l

Salida DN100 de 550 l: vaciado de sacos

Salida DN200 de 550 l

Vaciado de supersaco: 550 l
  • estructura de acero estable (RAL9005 negro intenso)
  • opcionalmente con travesaño de elevación (amarillo de señalización RAL1003) para manejo de carretilla elevadora o polipasto de cadena eléctrico (azul celeste RAL5009)
    con travesaño de elevación (amarillo de señalización RAL1003);
    carga máx. 2000 kg, recorrido del gancho 5 m
  • Collar de entrada Ø 450 mm
  • Aberturas cerradas con placa:
    3 destinadas al montaje de tubos guía para sondas de aspiración
    2 de Ø 55 mm (destinadas a conectar un manguito roscado para indicador)
    1 de Ø 100 mm de (destinada a conectar un filtro)
  • Salida DN100 (Perforación según PN10)
Tubo guía para sonda de aspiración
  • de acero inoxidable
    Øi
BB.CE.FSGL.90.089.CR Tubo guía 82
BB.CE.FSGL.DECKEL.089.CR Tapa con cable de acero ---
BB.CE.FSGL.90.108.CR Tubo guía 102
BB.CE.FSGL.DECKEL.108.CR Tapa con cable de acero ---
Vista posterior

                   Tapa del tubo guía


piezas de montaje adecuadas

Válvula de aspiración de 1 vía
ASK.CE.1
Válvula de aspiración de 2 vías
ASK.CE.2
Válvula de aspiración de 4 vías
ASK.SL.B.04 + ASK.SL.A.CE
Válvula de aspiración de 6 vías
ASK.SL.B.06 + ASK.SL.A.CE
Cierre giratorio
CE.Z.SCHWENKSCH.100.CR
Vaciado de supersaco: 550 l
  • estructura de acero estable (RAL9005 negro intenso)
  • opcionalmente con travesaño de elevación (amarillo de señalización RAL1003) para manejo de carretilla elevadora o polipasto de cadena eléctrico (azul celeste RAL5009)
    con travesaño de elevación (amarillo de señalización RAL1003);
    carga máx. 2000 kg, recorrido del gancho 5 m
  • Collar de entrada Ø 450 mm
  • Aberturas cerradas con placa:
    3 destinadas al montaje de tubos guía para sondas de aspiración
    2 de Ø 55 mm (destinadas a conectar un manguito roscado para indicador)
    1 de Ø 100 mm (destinada a conectar un filtro)
  • Salida DN100 (Perforación según PN10)
Tubo guía para sonda de aspiración
  • de acero inoxidable
    Øi
BB.CE.FSGL.90.089.CR Tubo guía 82
BB.CE.FSGL.DECKEL.089.CR Tapa con cable de acero ---
BB.CE.FSGL.90.108.CR Tubo guía 102
BB.CE.FSGL.DECKEL.108.CR Tapa con cable de acero ---
Vista posterior

                   Tapa del tubo guía

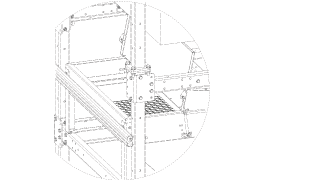

Rejilla de barra
  • de acero inoxidable
  □ Container
CE.Z.ROST.1200.CR 1200

piezas de montaje adecuadas

Válvula de aspiración de 1 vía
ASK.CE.1
Válvula de aspiración de 2 vías
ASK.CE.2
Cierre giratorio
CE.Z.SCHWENKSCH.100.CR
Vaciado de supersaco: 550 l
  • estructura de acero estable (RAL9005 negro intenso)
  • opcionalmente con travesaño de elevación (amarillo de señalización RAL1003) para manejo de carretilla elevadora o polipasto de cadena eléctrico (azul celeste RAL5009)
    con travesaño de elevación (amarillo de señalización RAL1003);
    carga máx. 2000 kg, recorrido del gancho 5 m
  • Collar de entrada Ø 450 mm
  • Aberturas cerradas con placa:
    2 de Ø 55 mm (destinadas a conectar un manguito roscado para indicadores)
    1 de Ø 100 mm (destinada a conectar un filtro)
  • Salida DN200 (Perforación según PN10)

piezas de montaje adecuadas

Válvula de aspiración de 1 vía
ASK.SL.B.01 + ASK.SL.A.200
Válvula de aspiración de 2 vías
ASK.SL.B.02 + ASK.SL.A.200
Válvula de aspiración de 4 vías
ASK.SL.B.04 + ASK.SL.A.200
Válvula de aspiración de 6 vías
ASK.SL.B.06 + ASK.SL.A.200
Cierre giratorio
CE.Z.SCHWENKSCH.200.CR
Reductor
BB.Z.RED.200.150.CR DN200/150
BB.Z.RED.250.200.CR DN200/250
Válvula giratoria
ZRS.01.150.01.FU.AL Ø150
ZRS.01.200.01.FU.AL Ø200
