Unsere Zellenradschleusen werden zur Dosierung von Kunststoffgranulaten in Materialleitungen eingesetzt. Die Getriebemotoren sind alle mit einem Frequenzumrichter für eine druckgesteuerte Förderung ausgestattet. Am Einlauf der Zellenradschleusen ist ein Produktabweiser angebracht, der Beschädigungen des Kunststoffgranulats, durch Abscheren zwischen Zellenrad und Gehäuse, verhindert.
Zur Abführung der Leckluft bieten wir Leckluftsammler an. Die Leckluftanschlüsse an den Zellenradschleusen sind vorbereitet und mit einem Blindstopfen verschlossen. Für die Verbindung zwischen Zellenradschleuse und Materialleitung liefern wir die passenden Produktaufgabeschuhe in unterschiedlichen Leitungsquerschnitten. Diese sind strömungsoptimiert und leiten das Granulat optimal in die Materialleitung.
| Anschlussgröße | H | L1 | L2 | B | Motorleistung | Austragsleistung | |
|---|---|---|---|---|---|---|---|
| ZRS.01.150.01.FU.AL | DN150 LKR 240; 8 x M20 | 280 | 741 | 526 | 285 | 0.55 kW | ≈ 0.9−2.9 m³/h |
| ZRS.01.200.01.FU.AL | DN200 LKR 295; 8 x M20 | 390 | 887 | 625 | 343 | 1.10 kW | ≈ 5.8−12.0 m³/h |
| ZRS.01.250.01.FU.AL | DN250 LKR 350; 12 x M20 | 450 | 925 | 638 | 411 | 1.10 kW | ≈ 10.5−21.7 m³/h |
| ZRS.01.300.01.FU.AL | DN300 LKR 400; 12 x M20 | 540 | 1094 | 750 | 482 | 1.50 kW | ≈ 19.8−41.1 m³/h |
| Typ | Anschluss oben | Anschluss unten | |
|---|---|---|---|
| ZRS.00.FLEX.01.150.150 | 01 | Flansch DN150 | Flansch DN150 |
| ZRS.00.FLEX.01.200.200 | 01 | Flansch DN200 | Flansch DN200 |
| ZRS.00.FLEX.01.250.200 | 01 | Flansch DN250 | Flansch DN200 |
| ZRS.00.FLEX.01.250.250 | 01 | Flansch DN250 | Flansch DN250 |
| ZRS.00.FLEX.01.300.300 | 01 | Flansch DN300 | Flansch DN300 |
| ZRS.00.FLEX.02.250.200 | 02 | Rohr Ø250 | Flansch DN200 |
| ZRS.00.FLEX.02.250.250 | 02 | Rohr Ø250 | Flansch DN250 |
| ZRS.00.FLEX.03.230.200 | 03 | Schlauch Ø230 | Flansch DN200 |
| ZRS.00.FLEX.03.285.200 | 03 | Schlauch Ø285 | Flansch DN200 |
| ZRS.00.FLEX.03.285.250 | 03 | Schlauch Ø285 | Flansch DN250 |
| ZRS.00.FLEX.03.350.300 | 03 | Schlauch Ø350 | Flansch DN300 |
| Volumen | Anschluss | Höhe | |
|---|---|---|---|
| ZRS.04.LLUFT.200.100.MF.CR | 100 l | DN200 | 683 |
| ZRS.04.LLUFT.250.040.MF.CR | 40 l | DN250 | 465 |
| ZRS.04.LLUFT.250.100.MF.CR | 100 l | DN250 | 715 |
| ZRS.04.LLUFT.300.050.MF.CR | 50 l | DN300 | 465 |
| ZRS.04.LLUFT.300.110.MF.CR | 110 l | DN300 | 685 |
| Volumen | Anschluss | Höhe | |
|---|---|---|---|
| ZRS.04.LLUFT.200.100.OF.CR | 100 l | Ø200 | 630 |
| ZRS.04.LLUFT.250.040.OF.CR | 40 l | Ø250 | 410 |
| ZRS.04.LLUFT.250.100.OF.CR | 100 l | Ø250 | 660 |
| ZRS.04.LLUFT.300.050.OF.CR | 50 l | Ø300 | 374 |
| ZRS.04.LLUFT.300.110.OF.CR | 110 l | Ø300 | 591 |

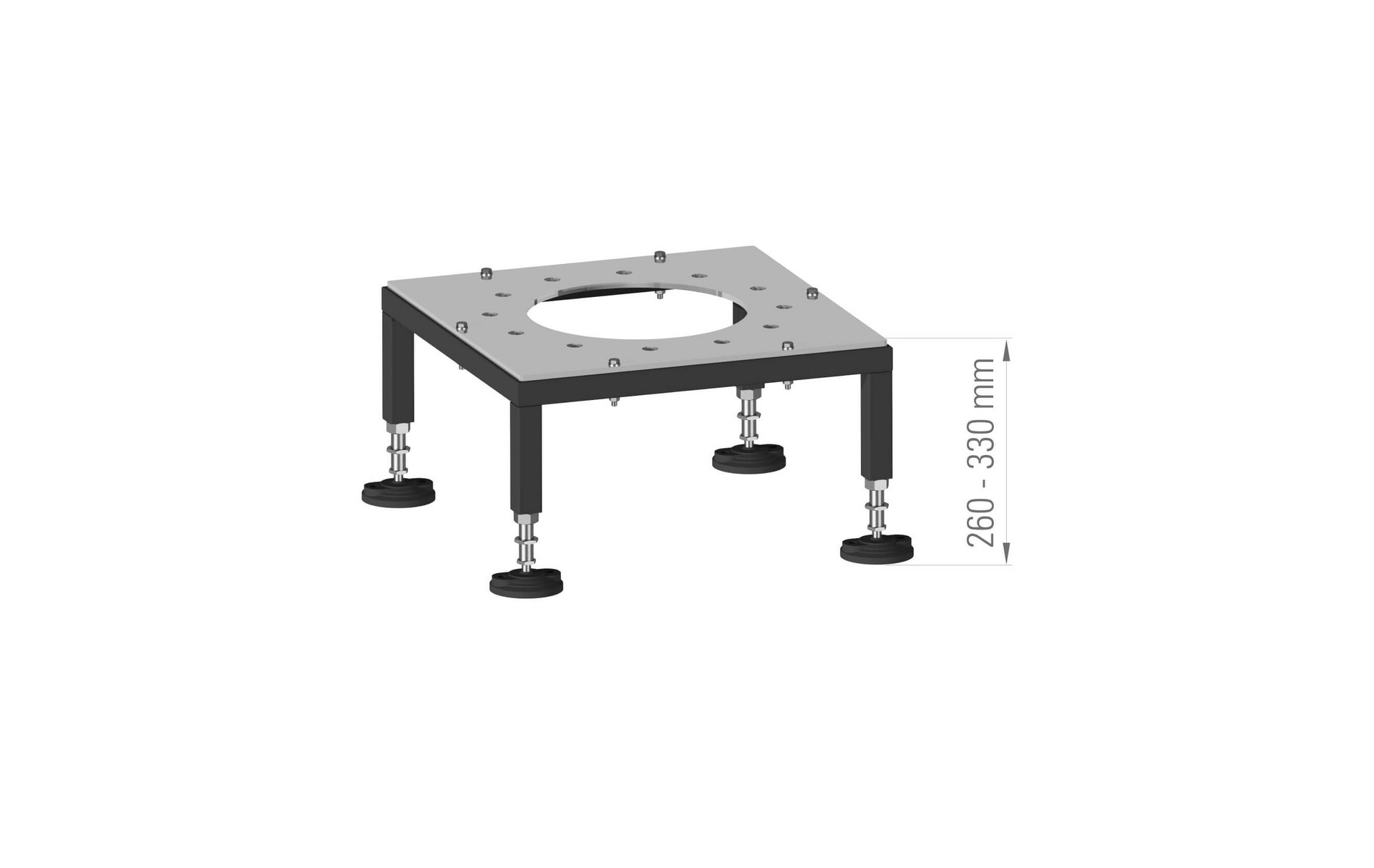

| Anschluss | Höhe | |
|---|---|---|
| ZRS.03.TISCH.150.ST | DN150 | 260−330 |
| ZRS.03.TISCH.200.ST | DN200 | 260−330 |
| ZRS.03.TISCH.250.ST | DN250 | 260−330 |
| ZRS.03.TISCH.300.ST | DN300 | 260−330 |
| Anschluss | Rohr Ø in/out | L | |
|---|---|---|---|
| ZRS.02.SCHUH.150.076.076.CR | DN150 | 76.1/76.1 | 790 |
| ZRS.02.SCHUH.150.102.102.CR | DN150 | 101.6/101.6 | 790 |
| ZRS.02.SCHUH.150.108.102.CR | DN150 | 108/101.6 | 790 |
| ZRS.02.SCHUH.150.108.108.CR | DN150 | 108/108 | 790 |
| ZRS.02.SCHUH.200.102.102.CR | DN200 | 101.6/101.6 | 840 |
| ZRS.02.SCHUH.200.108.102.CR | DN200 | 108/101.6 | 840 |
| ZRS.02.SCHUH.200.108.108.CR | DN200 | 108/108 | 840 |
| ZRS.02.SCHUH.250.102.102.CR | DN250 | 101.6/101.6 | 900 |
| ZRS.02.SCHUH.250.108.102.CR | DN250 | 108/101.6 | 900 |
| ZRS.02.SCHUH.250.108.108.CR | DN250 | 108/108 | 900 |
| ZRS.02.SCHUH.300.102.102.CR | DN300 | 101.6/101.6 | 950 |
| ZRS.02.SCHUH.300.108.102.CR | DN300 | 108/101.6 | 950 |
| ZRS.02.SCHUH.300.108.108.CR | DN300 | 108/108 | 950 |
| ZRS.02.SCHUH.300.129.129.CR | DN300 | 129/129 | 950 |
| Auslaufflansch | Abmessungen | |
|---|---|---|
| CE.DF.200.01 | DN200 | 1000 x 1000 x 1140 |
| CE.DF.250.01 | DN250 | 1000 x 1000 x 1140 |
| Auslaufflansch | Abmessungen | |
|---|---|---|
| CE.DF.200.02 | DN200 | 1000 x 1000 x 1140 |
| CE.DF.250.02 | DN250 | 1000 x 1000 x 1140 |
| Abmessungen | |
|---|---|
| DFST.SK.BB.250 | 1000 x 1000 x 400 |
