BIGBAG-BEFÜLLUNG

BigBag-Befüllungen werden vorwiegend beim Recycling oder Compoundieren von Kunststoffen eingesetzt. Es werden Mahlgüter oder Granulate in BigBags abgefüllt und auf Wunsch gewogen. Wir statten Befüllstationen mit passenden Anschlüssen für die Aufnahme von Saugfördergeräten oder Zyklonabscheidern aus, sodass diese nahtlos in eine Gesamtanlage integriert werden können. Für die automatische Zuführung auf zwei oder mehrere BigBag-Befüllungen bieten wir Rohrleitungssysteme mit Befüllweichen an, die eine störungsfreie Befüllung ohne Zeitverluste gewährleisten.

Stahlbau-Abmessungen:
  h1 H1 H2
  1500 2375 2825
  1700 2550 3000
  1700 2725 3175
  2000 2900 3350
  2200 3075 3525

BigBag-Befüllung "Drehklappe händisch"

BigBag-Befüllung "Drehklappe pneumatisch"

BigBag-Befüllung "Dosier-Drehklappe pneumatisch"

Zubehör und Anwendungsbeispiele

BigBag-Befüllung BB.FILL.20
  • Einlaufflansch Øi 400 mm; LKR 426; 8 x M6
  • Drehklappe DN200 mit manueller Betätigung
  • Einlaufrohr mit Sackschnalle zur Befestigung des BigBag-Einlaufs
  • Gewindemuffe 1 1/2" für MAX-Melder (mit Blindstopfen)
  • Stahlbau beschichtet in RAL9005 (Tiefschwarz); RAL1003 (Signalgelb)

Abmessungen:

  • Stahlbau (L x B x H): 1650 x 1650 x 2825−3875 mm
  • BigBag (L x B x H): max. 1200 x 1200 x 2200 mm;
    Schlaufenlänge: max. 400 mm; Einlauf Ø 500 mm
  • Paletten (L x B): 1000 x 1000 mm, 1200 x 1200 mm

Option:

  • pneumatische Druckförderung mit Zyklonabscheider
  • MAX-Melder zur Füllungsbegrenzung
  • anwendungsspezifische Steuerung
BB.FILL.20
BigBag-Befüllung BB.FILL.20
mit Plattformwaage und Wägeterminal
  • Einlaufflansch Øi 400 mm; LKR 426; 8 x M6
  • Drehklappe DN200 mit manueller Betätigung
  • Einlaufrohr mit Sackschnalle zur Befestigung des BigBag-Einlaufs
  • Gewindemuffe 1 1/2" für MAX-Melder (mit Blindstopfen)
  • U-förmige Plattformwaage, Nutzlast 1500 kg
  • 4 Wägezellen auf Klemmenkasten verdrahtet
  • Stahlbau beschichtet in RAL9005 (Tiefschwarz); RAL1003 (Signalgelb)


Wägeterminal:

  • Anzeige des Füllgewichts ohne Dosierfunktion
  • Ausgang für Drucker oder Fernanzeige (RS232)
  • Gehäuse aus Edelstahl; Schutzart IP 65
  • Stromversorgung 230 V (50 Hz)


Abmessungen:

  • Stahlbau (L x B x H): 1650 x 1650 x 2825−3875 mm
  • BigBag (L x B x H): max. 1200 x 1200 x 2200 mm;
    Schlaufenlänge: max. 400 mm; Einlauf Ø 500 mm
  • Paletten (L x B): 1000 x 1000 mm, 1200 x 1200 mm


Option:

  • pneumatische Druckförderung mit Zyklonabscheider
  • MAX-Melder zur Füllungsbegrenzung
  • anwendungsspezifische Steuerung
BB.FILL.20.WS.01
BigBag-Befüllung BB.FILL.30
  • Einlaufflansch Øi 400 mm; LKR 426; 8 x M6
  • Drehklappe DN200 mit pneumatischer Betätigung;24 V (DC);
    2 Microendschalter für Stellungen "auf / zu";
    Druckluftversorgung 6 bar, ölfrei und trocken
  • Einlaufrohr mit Sackschnalle zur Befestigung des BigBag-Einlaufs
  • MAX-Melder 24 V (DC) + 230 V (50 Hz)
  • Stahlbau beschichtet in RAL9005 (Tiefschwarz); RAL1003 (Signalgelb)

Abmessungen:

  • Stahlbau (L x B x H): 1650 x 1650 x 2825−3875 mm
  • BigBag (L x B x H): max. 1200 x 1200 x 2200 mm;
    Schlaufenlänge: max. 400 mm; Einlauf Ø 500 mm
  • Paletten (L x B): 1000 x 1000 mm, 1200 x 1200 mm

Option:

  • pneumatische Druckförderung mit Zyklonabscheider
  • anwendungsspezifische Steuerung
BB.FILL.30
BigBag-Befüllung BB.FILL.30
mit Plattformwaage und Wägeterminal
  • Einlaufflansch Øi 400 mm; LKR 426; 8 x M6
  • Drehklappe DN200 mit pneumatischer Betätigung;24 V (DC);
    2 Microendschalter für Stellungen "auf / zu";
    Druckluftversorgung 6 bar, ölfrei und trocken
  • Einlaufrohr mit Sackschnalle zur Befestigung des BigBag-Einlaufs
  • MAX-Melder 24 V (DC) + 230 V (50 Hz)
  • U-förmige Plattformwaage, Nutzlast 1500 kg
  • 4 Wägezellen auf Klemmenkasten verdrahtet
  • Stahlbau beschichtet in RAL9005 (Tiefschwarz); RAL1003 (Signalgelb)


Wägeterminal:

  • Anzeige des Füllgewichts ohne Dosierfunktion
  • Ausgang für Drucker oder Fernanzeige (RS232)
  • Gehäuse aus Edelstahl; Schutzart IP 65
  • Stromversorgung 230 V (50 Hz)


Abmessungen:

  • Stahlbau (L x B x H): 1650 x 1650 x 2825−3875 mm
  • BigBag (L x B x H): max. 1200 x 1200 x 2200 mm;
    Schlaufenlänge: max. 400 mm; Einlauf Ø 500 mm
  • Paletten (L x B): 1000 x 1000 mm, 1200 x 1200 mm


Option:

  • pneumatische Druckförderung mit Zyklonabscheider
  • anwendungsspezifische Steuerung
BB.FILL.30.WS.01
BigBag-Befüllung BB.FILL.40
mit Plattformwaage und Dosiersteuerung
  • Einlaufflansch Øi 400 mm; LKR 426; 8 x M6
  • Dosier-Drehklappe DN200 mit pneumatischer Betätigung; 24 V (DC);
    3 Microendschalter für Stellungen "grob / fein / zu";
    Druckluftversorgung 6 bar, ölfrei und trocken
  • Einlaufrohr mit Sackschnalle zur Befestigung des BigBag-Einlaufs
  • Gewindemuffe 1 1/2" für MAX-Melder (mit Blindstopfen)
  • U-förmige Plattformwaage, Nutzlast 1500 kg
  • 4 Wägezellen auf Klemmenkasten verdrahtet
  • Stahlbau beschichtet in RAL9005 (Tiefschwarz); RAL1003 (Signalgelb)


Schaltschrank mit Dosiersteuerung:

  • Wäge-Controller mit Grob- und Feindosierung
  • SIEMENS SPS mit Profinet-Schnittstelle
  • Analogausgang 4−20 mA
  • Schaltschrank 600 x 400 x 250 mm, RAL7035 (Lichgrau)
  • Befüllgenauigkeit +/-1 kg

Abmessungen:

  • Stahlbau (L x B x H): 1650 x 1650 x 2825−3875 mm
  • BigBag (L x B x H): max. 1200 x 1200 x 2200 mm;
    Schlaufenlänge: max. 400 mm; Einlauf Ø 500 mm
  • Paletten (L x B): 1000 x 1000 mm, 1200 x 1200 mm
BB.FILL.40.DOS.01

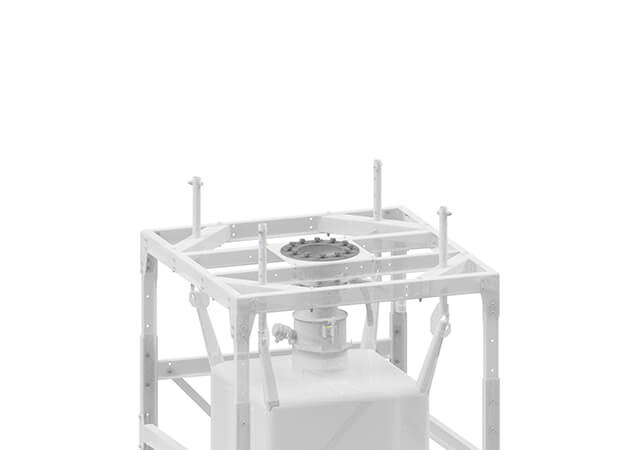

Adapterplatte
Zyklonabscheider für Granulat
Zyklonabscheider für entstaubtes Mahlgut
  • aus Edelstahl
  • Anschluss-Ø nach Absprache
  • aus Edelstahl
  • Ø Auslauf: DN250
  • aus Edelstahl
  • Ø Auslauf: DN250

CE.Z.ADAPT.XXX.LKR426.AL Zyklonabscheider
CE.Z.ADAPT.SFG.XXX.XXX.CR Saugfördergerät
  Ø Eintritt
ZYK.0630.108.250.G.01.CR 108
ZYK.0630.150.250.G.01.CR 150
  Ø Eintritt
ZYK.0630.108.250.M.01.CR 108
ZYK.0630.150.250.M.01.CR 150
Trittroste (links + rechts)
  • Rost aus verzinktem Stahl
  • Rahmen aus Edelstahl
  • Tritthöhe: 600 mm
  • max. BigBag-Höhe h1: 1700 mm
  • max. Gestellhöhe H1: 2725 mm
Podesttreppe für Bediener
  • aus Aluminium
  • einseitig begehbar
  • Podestgröße (L x B x H): 600 x 800 x 970 mm
  • dreiseitiges Geländer, mit Knie- und Fußleiste
  • 4 x Federrollen Ø 125 (1 x mit Feststellbremse)
  • 4 Stufen
  • zulässige Belastung: 150 kg / 1.5 kN
  • Baukasten zur Selbstmontage

BB.FILL.01.TRITT.01

BB.Z.PODEST.2250.0970.01

Anwendungsbeispiele
