Döner kapaklı büyük torba dolumları

Yükleme için emme veya basınçlı taşıma mümkündür
Giriş flanşı: Øi 400 mm; LKR 426; 8 x M6
BigBag girişinin sabitlenmesi için hızlı gergiye sahip konforlu torba kelepçeli giriş borusu
BigBag ilmeğinin sabitlenmesi için 4 yük kancası (RAL1003 sinyal sarısı)
Kapatma ve dozajlama için mandallı kola sahip döner kapak DN 200
Dolum borusundaki MAKS bildirici + aşırı dolum koruması olarak flaş ışığı
RAL9005 (koyu siyah) kaplamalı çelik yapı; RAL1003 (sinyal sarısı)
Münferit parçalar şeklinde teslim edilir (takılı değil)

BigBag Ölçüler:

Opsiyon:

BB.FILL.10.9005

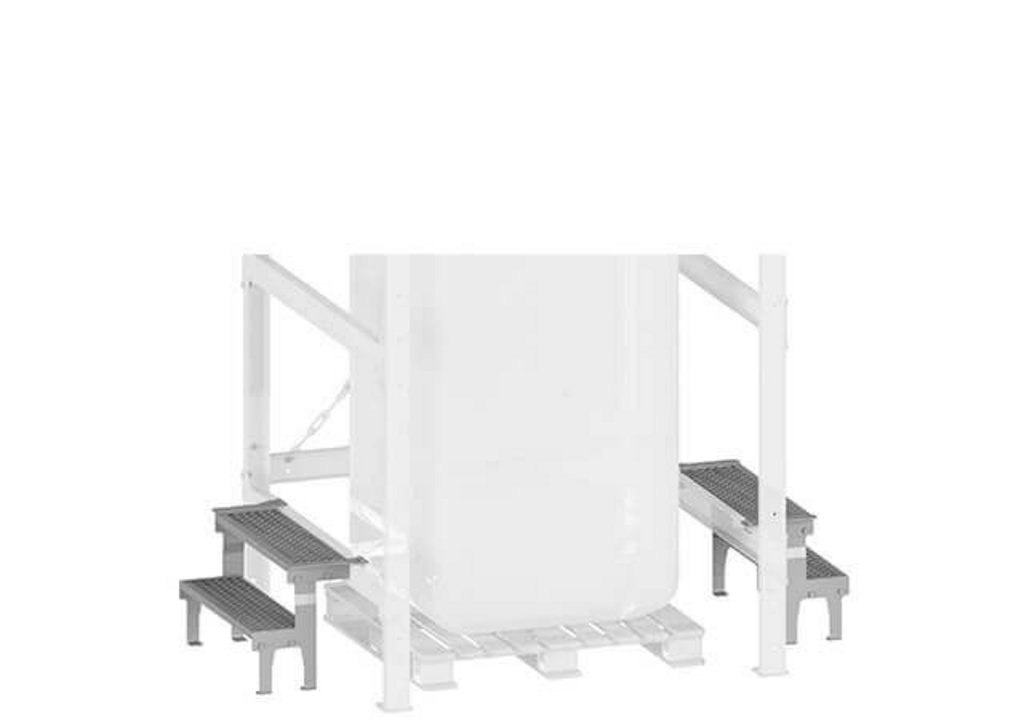

Yükseklik konumu	h1	H2	H1	Izgara basamağı/Platform merdiveni	Adım yüksekliği
1	1640	2375	2825	BB.FILL.Z.TRITT.01	500
2	1815	2550	3000	BB.FILL.Z.TRITT.01	500
3	1990	2725	3175	BB.Z.PODEST.2000.0730.01	730
4	2165	2900	3350	BB.Z.PODEST.2250.0970.01	970
5	2340	3075	3525	BB.Z.PODEST.2250.0970.01	970
6	2515	3250	3700	BB.Z.PODEST.2500.1210.01	1210
7	2690	3425	3875	BB.Z.PODEST.2500.1210.01	1210

Yükleme için basınçlı taşıma mümkün (emmeli taşıma yok)
Giriş flanşı: Øi 400 mm; LKR 426; 8 x M6
BigBag girişinin sabitlenmesi için hızlı gergiye sahip konforlu torba kelepçeli giriş borusu
BigBag ilmeğinin sabitlenmesi için 4 yük kancası (RAL1003 sinyal sarısı)
Kapatma ve dozajlama için DN 200 "kaba / ince / kapalı" dozaj kapağı; Konum sorgusu için 3 mikro limit şalteri; Pnömatik bakım ünitesi
Boyutsal olarak stabil dolum için dolum borusunda yan üfleme tertibatı
Dolum borusunda MAKS bildiricisi aşırı dolum koruması olarak
Kalibre edilebilir 4 tartı hücresi ile terminal kutusuna bağlanmış U şeklinde platform tartısı; Maks. taşıma kapasitesi 2000 kg; Dozaj doğruluğu +/- ≈1000 g
RAL9005 (koyu siyah) kaplamalı çelik yapı; RAL1003 (sinyal sarısı)
Münferit parçalar şeklinde teslim edilir (takılı değil)

BigBag Ölçüler:

Opsiyon:

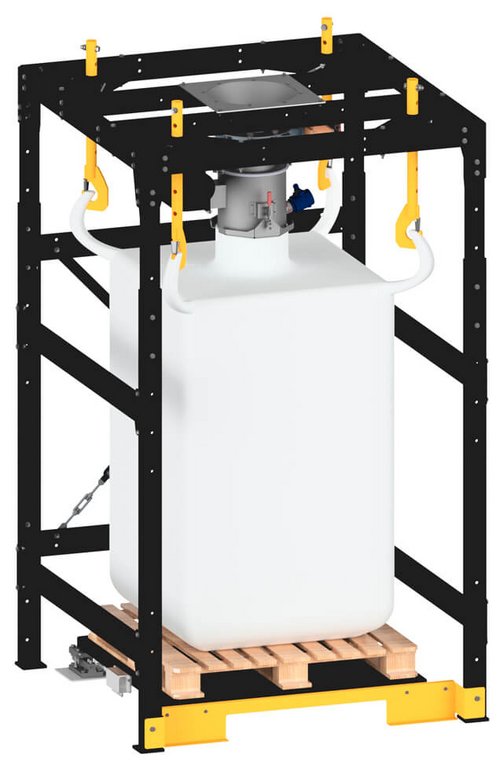

BB.FILL.20.9005

Yükseklik konumu	h1	H2	H1	Izgara basamağı/Platform merdiveni	Adım yüksekliği
1	1420	2380	2530	BB.FILL.Z.TRITT.01	500
2	1600	2560	2710	BB.FILL.Z.TRITT.01	500
3	1770	2730	2880	BB.Z.PODEST.2000.0730.01	730
4	1950	2910	3060	BB.Z.PODEST.2250.0970.01	970
5	2120	3080	3230	BB.Z.PODEST.2250.0970.01	970
6	2300	3260	3410	BB.Z.PODEST.2500.1210.01	1210
7	2470	3430	3580	BB.Z.PODEST.2500.1210.01	1210

Yükleme için emme veya basınçlı taşıma mümkündür
BigBag girişinin sabitlenmesi için hızlı gergiye sahip konforlu torba kelepçeli giriş borusu
BigBag ilmeğinin sabitlenmesi için 4 yük kancası (RAL1003 sinyal sarısı)
Doldurma gücünün arttırılması için ara tampon olarak alüminyum konteyner 2500 l; Giriş flanşı: Øi 400 mm; LKR 426; 8 x M6; Hazne kapağının üzerinde katlanır kapak: Huni alanında gözetleme camlı kontrol açıklığı
Kapatma ve dozajlama için DN 200 "kaba / ince / kapalı" dozaj kapağı; Konum sorgusu için 3 mikro limit şalteri;
Boyutsal olarak stabil dolum için dolum borusunda yan üfleme tertibatı
6 bar basınçlı hava kaynağı, yağsız ve kuru
Aşırı dolum koruması olarak dolum borusunda MAKS bildiricisi
Kalibre edilebilir 4 tartı hücresi ile terminal kutusuna bağlanmış U şeklinde platform tartısı; Maks. taşıma kapasitesi 2000 kg; Dozaj doğruluğu +/- ≈1000 g
RAL9005 (koyu siyah) kaplamalı çelik yapı; RAL1003 (sinyal sarısı)
Münferit parçalar şeklinde teslim edilir (takılı değil)

BigBag Ölçüler:

Opsiyon:

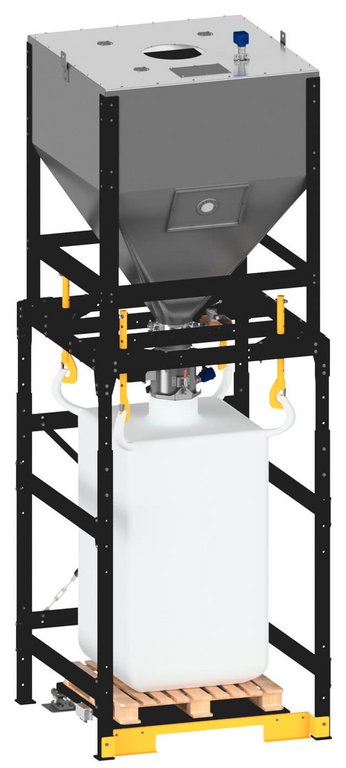

BB.FILL.30.9005

Yükseklik konumu	h1	H2	H1	Izgara basamağı/Platform merdiveni	Adım yüksekliği
1	1530	2380	4200	BB.FILL.Z.TRITT.01	500
2	1650	2560	4380	BB.FILL.Z.TRITT.01	500
3	1880	2730	4550	BB.Z.PODEST.2000.0730.01	730
4	2060	2910	4730	BB.Z.PODEST.2250.0970.01	970
5	2230	3080	4900	BB.Z.PODEST.2250.0970.01	970
6	2410	3260	5080	BB.Z.PODEST.2500.1210.01	1210
