KOPPELINGEN

Flexibele slangleidingen moeten op een procesveilige manier met buisleidingen worden verbonden. Hiervoor bieden wij drie koppelingssystemen aan, die een betrouwbare technologie zijn gebleken in de stortgoedindustrie. De koppelingen zijn exact afgestemd op ons volledig buisleidingssysteem en zijn helemaal compatibel.

Voor toepassingen aan koppelingsstations (schakelstations, koppelingstafels) hebben we het systeem TWIST ontwikkeld. Deze koppelingen kenmerken zich door een bijzondere gebruiksvriendelijkheid en kunnen met RFID-technologie worden aangeboden.

Nu aanvragen!

TWIST

Camlock

Storz

TWIST-koppelingen
TWIST-koppelingen

Voordelen

  • Bediening met een hand (1/8-omdraaiing bij het openen)
  • Weinig moeite
  • Zonder interne vulling
  • Onderdelen die in contact komen met het product uit roestvrij staal
  • Achteraf aan te brengen aan bestaande koppelingsstations
  • Duurzame constructie voor ruwe gebruiksomstandigheden
TWIST-koppelingen
Buisaansluiting
  • uit aluminium
  • Afdichting in ringgroef gelegd
Buisaansluiting
Buisaansluiting
  Ø
KP.TWIST.10.40 40
KP.TWIST.10.50 50
KP.TWIST.10.60 60.3
KP.TWIST.10.70 70
KP.TWIST.10.76 76.1
Kap met ketting
  • Kap van kunststof (zwart)
  • Ketting van verzinkt staal
Kap met ketting
Kap met ketting
  Ø
KP.TWIST.20.40 40
KP.TWIST.20.50 50
KP.TWIST.20.60 60.3
KP.TWIST.20.70 70
KP.TWIST.20.76 76.1
Slangaansluiting
  • Tag van kunststof (zwart)
  • Buis uit roestvrij staal
Slangaansluiting
Slangaansluiting
  Ø
KP.TWIST.30.40 40
KP.TWIST.30.50 50
KP.TWIST.30.54 54
KP.TWIST.30.60 60.3
KP.TWIST.30.70 70
KP.TWIST.30.76 76.1
Stop
  • uit aluminium
  • Ketting van verzinkt staal
Stop
Stop
  Ø
KP.TWIST.40.40 40
KP.TWIST.40.50 50
KP.TWIST.40.60 60.3
KP.TWIST.40.70 70
KP.TWIST.40.76 76.1
TWIST gecodeerd "RFID"
TWIST gecodeerd "RFID"

Voordelen

  • RFID-sensoriek gemakkelijk achteraf aan te brengen
  • Geforceerde exacte positionering van RFID-sensorkop en RFID-tag
  • Eenvoudige en snelle montage
  • Plaatsbesparende plaatsing in koppelingsstations
  • Goede prijs-prestatieverhouding
TWIST gecodeerd "RFID"
RFID-sensor met houder
  • Houder van kunststof (zwart)
  • Sensor uit roestvrij staal / kunststof
  • met T-verdeler en 0,6 m kabel
RFID-sensor met houder
RFID-sensor met houder
  Ø
KP.TWIST.60.RFID.SENSOR.40 40
KP.TWIST.60.RFID.SENSOR.50 50
KP.TWIST.60.RFID.SENSOR.60 60.3
KP.TWIST.60.RFID.SENSOR.70 70
KP.TWIST.60.RFID.SENSOR.76 76.1
RFID-tag met houder
  • Houder van kunststof (zwart)
  • Tag van kunststof (zwart)

RFID-tag met houder
RFID-tag met houder
  Ø
KP.TWIST.60.RFID.TAG.40 40
KP.TWIST.60.RFID.TAG.50 50
KP.TWIST.60.RFID.TAG.60 60.3
KP.TWIST.60.RFID.TAG.70 70
KP.TWIST.60.RFID.TAG.76 76.1
RFID-interface "Profinet"
  • SIEMENS-CPU met Profinet-interface
  • Toegang via S7 Put/Get-functies
  • Uitrusting desgewenst voor 72, 144 of 216 sensoren
  • Incl. kabel
  • Stroomvoorziening: 230 V (50 Hz)
  • L x B x H: 600 x 400 x 250
  • Met verbinding tussen RFID-interface en het koppelingsstation
RFID-interface "Profinet"
  Aantal sensoren
CTRL.KB.PROFINET.072 72
CTRL.KB.PROFINET.144 144
CTRL.KB.PROFINET.216 216
Beschermmantel "RFID"
  • uit roestvrij staal
  • voor 2 rijen
  • voor koppelingsstations type B4 – B6 resp. M4 – M6
Beschermmantel "RFID"
Verdelerafstand 100
  Uitgangen
KB.G.Z.RFID.COVER.100.4 4
KB.G.Z.RFID.COVER.100.5 5
KB.G.Z.RFID.COVER.100.6 6
Verdelerafstand 150
  Uitgangen
KB.G.Z.RFID.COVER.150.4 4
KB.G.Z.RFID.COVER.150.5 5
KB.G.Z.RFID.COVER.150.6 6

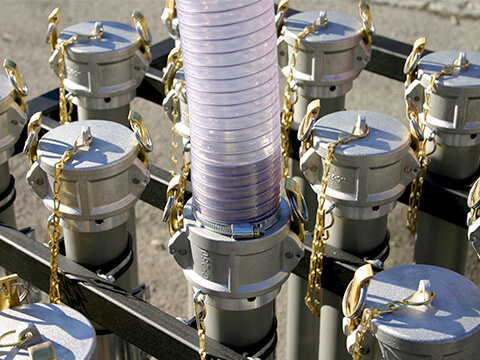

Camlock-koppelingen
Camlock-koppelingen
Camlock-koppelingen
Camlock-koppelingen
Vrouwelijk eindstuk Camlock "voor buis"
  • met pakking
Vrouwelijk eindstuk Camlock "voor buis"

Maten

  Ø
KP.CAM.A.01.40.AL 40
KP.CAM.A.01.45.AL 44.5
KP.CAM.A.01.50.AL 50
KP.CAM.A.01.60.AL 60.3
KP.CAM.A.01.65.AL 65
KP.CAM.A.01.76.AL 76.1
Camlock-kap
  • met pakking
  • met bevestigingsketting
Camlock-kap

Maten

  Ø
KP.CAM.DC.01.40.AL 40
KP.CAM.DC.01.45.50.AL 44.5
KP.CAM.DC.01.45.50.AL 50
KP.CAM.DC.01.60.65.AL 60.3
KP.CAM.DC.01.60.65.AL 65
KP.CAM.DC.01.76.AL 76.1
Camlock-stop
  • met bevestigingsketting
Camlock-stop

Maten

  Ø
KP.CAM.DP.01.40.AL 40
KP.CAM.DP.01.45.50.AL 44.5
KP.CAM.DP.01.45.50.AL 50
KP.CAM.DP.01.60.65.AL 60.3
KP.CAM.DP.01.60.65.AL 65
KP.CAM.DP.01.76.AL 76.1
Camlock-moerdeel "voor buis"
  • met pakking
Camlock-moerdeel "voor buis"

Maten

  Ø
KP.CAM.D.01.40.AL 40
KP.CAM.D.01.50.AL 50
KP.CAM.D.01.60.AL 60.3
KP.CAM.D.01.76.AL 76.1
Y-stuk” met Camlock-koppeling"
Y-stuk” met Camlock-koppeling"

Maten

  Ø Materiaal Y
FS.Y.040.15.040.15.CR.CAM 40 Roestvrij staal
FS.Y.050.15.050.15.CR.CAM 50 Roestvrij staal
FS.Y.050.15.050.15.CR.H.CAM 50 Roestvrij staal, gehard
FS.Y.060.15.060.15.CR.CAM 60.3 Roestvrij staal
Vrouwelijk eindstuk Camlock "voor slang"
  • met pakking
  • Onderdelen die in contact komen met het product uit roestvrij staal
Vrouwelijk eindstuk Camlock "voor slang"

Maten

  Ø
KP.CAM.C.02.38.CR 38
KP.CAM.C.02.40.CR 40
KP.CAM.C.02.45.CR 44.5
KP.CAM.C.02.50.CR 50
KP.CAM.C.02.54.CR 54
KP.CAM.C.02.60.CR 60.3
KP.CAM.C.02.65.CR 65
KP.CAM.C.02.70.CR 70
KP.CAM.C.02.76.CR 76.1
Mannelijk eindstuk Camlock "voor slang"
  • met pakking
Mannelijk eindstuk Camlock "voor slang"

Maten

  Ø
KP.CAM.E.01.40.AL 40
KP.CAM.E.01.45.AL 44.5
KP.CAM.E.01.50.AL 50
KP.CAM.E.01.60.AL 60.3
KP.CAM.E.01.65.AL 65
KP.CAM.E.01.70.AL 70
KP.CAM.E.01.76.AL 76.1
Camlock-koppelingen
Storz-kap
  • met bevestigingsketting
Storz-kap

Afmetingen

  Grootte Sluitingen losgedraaid afsluitbaar
KP.STORZ.BLIND.A.01.AL A (133) neen neen
KP.STORZ.BLIND.A.02.AL A (133) ja neen
KP.STORZ.BLIND.A.03.AL A (133) neen ja
KP.STORZ.BLIND.B.01.AL B (89) neen neen
KP.STORZ.BLIND.B.02.AL B (89) ja neen
KP.STORZ.BLIND.B.03.AL B (89) neen ja
KP.STORZ.BLIND.C.01.AL C (66) neen neen
KP.STORZ.BLIND.C.03.AL C (66) neen ja
Storz-slangkoppeling
  • met pakking
Storz-slangkoppeling

Afmetingen

  voor slang Ø Grootte
KP.STORZ.SCH.A.090.01.AL 90 A (133)
KP.STORZ.SCH.A.102.01.AL 102 A (133)
KP.STORZ.SCH.B.076.01.AL 76 B (89)
KP.STORZ.SCH.B.080.01.AL 80 B (89)
KP.STORZ.SCH.C.050.01.AL 50 C (66)
Storz-koppeling
  • met kap en bevestigingsketting
  • Eindschakelaar (10 m kabel)
Storz-koppeling

Afmetingen

  Draad Grootte
KP.STORZ.OROHR.A.40.02.AL 4" A (133)
KP.STORZ.OROHR.B.30.02.AL 3" B (89)
Storz-koppeling
Storz-koppeling met buis
  • met kap en bevestigingsketting
  • Buis uit roestvrij staal (L = 500 mm)
Storz-koppeling met buis

Afmetingen

  Buis Ø Grootte
KP.STORZ.MROHR.B.30.076.01.AL 76.1 B (89)
KP.STORZ.MROHR.A.40.089.01.AL 88.9 A (133)
KP.STORZ.MROHR.B.30.089.01.AL 88.9 B (89)
KP.STORZ.MROHR.A.40.102.01.AL 101.6 A (133)
KP.STORZ.MROHR.A.40.108.01.AL 108 A (133)
KP.STORZ.MROHR.A.40.114.01.AL 114.3 A (133)
Storz-koppeling met buis
  • met kap en bevestigingsketting
  • Buis uit roestvrij staal (L = 500 mm)
  • Eindschakelaar (10 m kabel)
Storz-koppeling met buis

Afmetingen

  Buis Ø Grootte
KP.STORZ.MROHR.A.40.089.02.AL 88.9 A (133)
KP.STORZ.MROHR.B.30.089.02.AL 88.9 B (89)
KP.STORZ.MROHR.A.40.102.02.AL 101.6 A (133)
KP.STORZ.MROHR.A.40.108.02.AL 108 A (133)
Storz-koppelingen
Vast Storz-stuk
  • met pakking
Vast Storz-stuk

Afmetingen

  Draad Grootte draaibaar
KP.STORZ.FEST.A.40.01.AL 4" A (133) neen
KP.STORZ.FEST.A.40.06.AL 4" A (133) ja
KP.STORZ.FEST.B.20.01.AL 2" B (89) neen
KP.STORZ.FEST.B.30.01.AL 3" B (89) neen
KP.STORZ.FEST.C.20.01.AL 2" C (66) neen
KP.STORZ.FEST.C.25.01.AL 2,5" C (66) neen
Vast Storz-stuk met eindschakelaar
  • met pakking
  • 10 m kabel
Vast Storz-stuk met eindschakelaar

Afmetingen

  Draad Grootte
KP.STORZ.FEST.A.40.02.AL 4" A (133)
KP.STORZ.FEST.B.30.02.AL 3" B (89)
