ESVAZIAMENTO BIGBAG para material moído − ∢60° − 1000 l

Esta estação de esvaziamento Bigbag é adequada a material moído e granulado de boa fluidez. O BigBag pode ser comodamente engatado com um guincho de corrente.

Os reservatórios das duas estações de esvaziamento Bigbag distinguem-se pela saída do funil. Está previsto um funil para uma sucção lateral que tem uma saída angulosa. O outro funil é redondo na saída e é ideal para a ligação de uma válvula rotativa. A capacidade de descarga da válvula rotativa pode ser de 3-6 t/h aprox.

O conteúdo de 1000 l está generosamente dimensionado. Os reservatórios estão disponíveis em alumínio ou aço inoxidável.

1000 l − sucção lateral

1000 l − Saída DN200

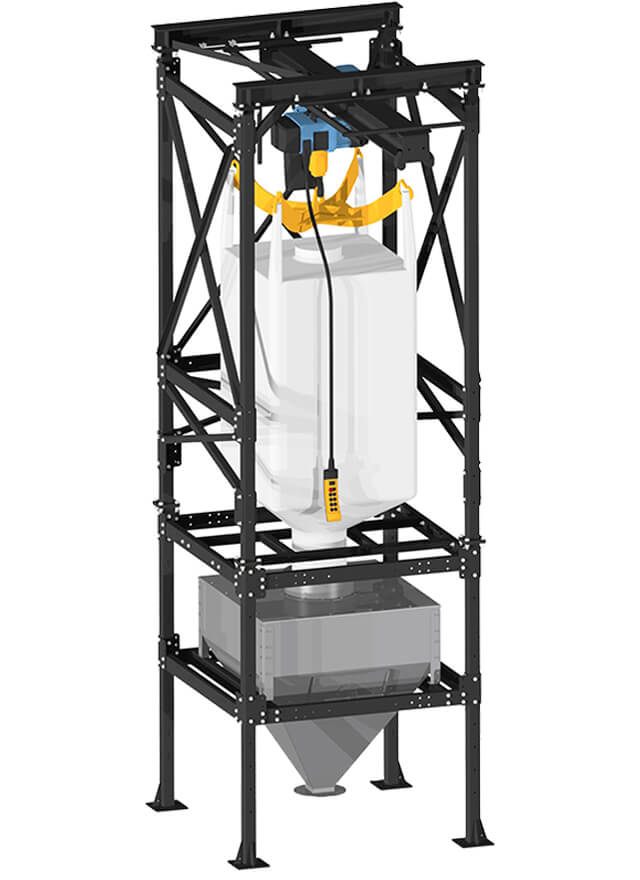

Esvaziamento BigBag 1000 l
Peça agora!
  • Construção em aço estável (RAL9005 preto profundo)
  • Guincho elétrico (RAL5009 azul azure) com cruzeta (RAL1003 amarelo sinal); máx. capacidade de carga 2000 kg, caminho do gancho 5 m
  • Colar de entrada Ø 450 mm
  • Aberturas fechadas com placa:
    3 x para a montagem de tubos guia para lanças de sucção
    2 x Ø 55 mm (para a ligação de uma tomada roscada para sinalizadores)
    1 x Ø 100 mm (para a ligação de um filtro)
  • Abertura de inspeção (450 x 300 mm) com vidro de observação
  • Saída DN200 (furo conf. PN10)

Com guincho de corrente

  H1 H2 H3 Altura BigBag h Material reservatório
BB.CE.1000.60.200.003.20.K15.AL 5200 3200 2000 1500 200 Alumínio
BB.CE.1000.60.200.003.20.K15.CR 5200 3200 2000 1500 200 Aço inoxidável
BB.CE.1000.60.200.003.20.K20.AL 5700 3700 2000 2000 200 Alumínio
BB.CE.1000.60.200.003.20.K20.CR 5700 3700 2000 2000 200 Aço inoxidável
BB.CE.1000.60.200.003.22.K15.AL 5450 3200 2250 1500 450 Alumínio
BB.CE.1000.60.200.003.22.K15.CR 5450 3200 2250 1500 450 Aço inoxidável
BB.CE.1000.60.200.003.22.K20.AL 5950 3700 2250 2000 450 Alumínio
BB.CE.1000.60.200.003.22.K20.CR 5950 3700 2250 2000 450 Aço inoxidável
BigBag-Entleerung 1000 l mit Kettenzug
Tubo guia para lança de sucção
  • Em aço inoxidável
    Øi
BB.CE.FSGL.60.089.CR Tubo guia 82
BB.CE.FSGL.DECKEL.089.CR Tampa com fio metálico ---
BB.CE.FSGL.60.108.CR Tubo guia 102
BB.CE.FSGL.DECKEL.108.CR Tampa com fio metálico ---
Vista da parte de trás
Führungsrohr für Sauglanze

                  Tubo guia tampa

Peças de montagem adequadas

Caixa de sucção simples
ASK.SL.B.01 + ASK.SL.A.DN200
Caixa de sucção 2 vezes
ASK.SL.B.02 + ASK.SL.A.DN200
Caixa de sucção 4 vezes
ASK.SL.B.04 + ASK.SL.A.DN200
Válvula oscilante
CE.Z.SCHWENKSCH.200.CR
Esvaziamento BigBag 1000 l
Peça agora!
  • Construção em aço estável (RAL9005 preto profundo)
  • Guincho elétrico (RAL5009 azul azure) com cruzeta (RAL1003 amarelo sinal); máx. capacidade de carga 2000 kg, caminho do gancho 5 m
  • Colar de entrada Ø 450 mm
  • Aberturas fechadas com placa:
    2 x Ø 55 mm (para a ligação de uma tomada roscada para sinalizadores)
    1 x Ø 100 mm (para a ligação de um filtro)
  • Até à saída o funil dobra desde anguloso até redondo
  • Abertura de inspeção (450 x 300 mm) com vidro de observação
  • Saída DN200 (furo conf. PN10)

Com guincho de corrente

  H1 H2 H3 Altura BigBag h Material reservatório
BB.CE.1000.60.200.000.22.K15.AL 5450 3200 2250 1500 450 Alumínio
BB.CE.1000.60.200.000.22.K15.CR 5450 3200 2250 1500 450 Aço inoxidável
BB.CE.1000.60.200.000.22.K20.AL 5950 3700 2250 2000 450 Alumínio
BB.CE.1000.60.200.000.22.K20.CR 5950 3700 2250 2000 450 Aço inoxidável
BB.CE.1000.60.200.000.25.K15.AL 5700 3200 2500 1500 700 Alumínio
BB.CE.1000.60.200.000.25.K15.CR 5700 3200 2500 1500 700 Aço inoxidável
BB.CE.1000.60.200.000.25.K20.AL 6200 3700 2500 2000 700 Alumínio
BB.CE.1000.60.200.000.25.K20.CR 6200 3700 2500 2000 700 Aço inoxidável
BigBag-Entleerung 1000 l mit Kettenzug

Peças de montagem adequadas

Caixa de sucção simples
ASK.SL.B.01 + ASK.SL.A.DN200
Caixa de sucção 2 vezes
ASK.SL.B.02 + ASK.SL.A.DN200
Caixa de sucção 4 vezes
ASK.SL.B.04 + ASK.SL.A.DN200
Caixa de sucção 6 vezes
ASK.SL.B.06 + ASK.SL.A.DN200
Válvula oscilante
CE.Z.SCHWENKSCH.200.CR
Peça redutora
BB.Z.RED.200.150.CR DN200/150
BB.Z.RED.250.200.CR DN200/250
Válvula rotativa
ZRS.01.150.01.FU.AL Ø150
ZRS.01.200.01.FU.AL Ø200
