Big-Bag

OPRÓŻNIANIE BIG-BAGÓW Płatki PET - DN200/DN250 - 450 l

Ta stacja opróżniania big-bagów została zaprojektowana specjalnie do magazynowania i rozładunku płatków PET. Big-bag zaczepia się wygodnie za pomocą elektrycznego wciągnika łańcuchowego. Urządzenie napełniające rozluźnia płatki PET poprzez ruchy ugniatający i zapewnia bezproblemowy rozładunek z big-baga. Na płaskim dnie pojemnika mieszadło zabiera i dozuje płatki PET do otworu wylotowego.

W obszarze części ruchomych na życzenie dostarczamy urządzenie zabezpieczające (ogrodzenie ochronne z kurtyną świetlną). Chętnie wyprodukujemy specjalnie dla Ciebie odpowiednie sterowanie PLC z interfejsem do nadrzędnego sterowania systemem.

450 l - opróżnianie z użyciem mieszadła

Opróżnianie big-bagów 450 l
  • Stabilna konstrukcja stalowa (RAL9005 głęboka czerń)
  • Elektryczny wciągnik łańcuchowy (RAL5009 lazurowy) z krzyżem podnoszącym (RAL1003 żółty sygnałowy); maks. obciążenie 2000 kg, droga haka 5 m
  • Ø kołnierza wlotowego 450 mm
  • Otwory zamknięte płytą:
    1 x Ø 55 mm (do podłączenia gniazda gwintowanego do wskaźnika)
    1 x Ø 100 mm (do podłączenia filtra)
  • Gniazdo gwintowane 1 ½“ do wskaźnika, z boku zbiornika (zamknięte)
  • Urządzenie napełniające do wspomagania wyładunku w big-bagu (ze stacją przygotowania powietrza i regulatorem ciśnienia, zaworem elektromagnetycznym 24 V do regulacji wyładunku)
  • Wyładunek mieszadła (silnik 400 V; 50 Hz); 1,1 kW; 14 obr/min; RAL9005 (głęboka czerń); wylot Ø 250

                     Detal: Zbiornik z mieszadłem

OPCJE

Urządzenie zabezpieczające
  • Ogrodzenie zabezpieczające z 3 stron (RAL7035 / RAL9005)
  • Kurtyna świetlna po stronie operatora

BB.CR.WALK.PROTECT 24 V DC

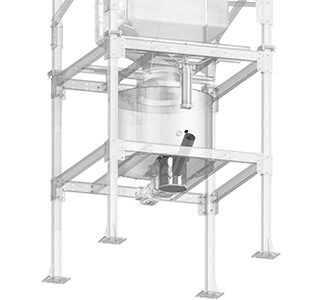

Skrzynka odsysająca do opróżniania mieszadeł
  • 1 x rura prowadząca lancy ssącej Øi 102 mm
  • Śruba z pokrętłem gwiazdowym do mocowania lancy ssącej
  Ø
AUS.RWE.Z.ASK.01 DN250
Rura wylotowa mieszadła
  Ø L
AUS.RWE.Z.ROHR.200.240 DN200 240
AUS.RWE.Z.ROHR.250.240 DN250 240
AUS.RWE.Z.ROHR.250.470 DN250 470
  Ø L
AUS.RWE.Z.FLEX.ZRS DN250 500
Śluza z wirnikiem komorowym

ZRS.01.200.XX.FU.AL
